Bâti-support Geberit Duofix Sigma 12 cm pour montage dans parois en plâtre

Description et informations

Utilisation

• Pour les parois à montants en métal et en bois
• Pour les parois Geberit Duofix
• Pour le montage dans des parois en applique à hauteur du local ou à hauteur partielle
• Pour le montage dans des paroisses de séparation à hauteur du local
• Pour hauteur de chape de 0–25 cm
• Pour WC suspendus

Caractéristiques techniques

• Série 2025
• Cadre autoportant statique, protégé contre la corrosion par un thermolaquage

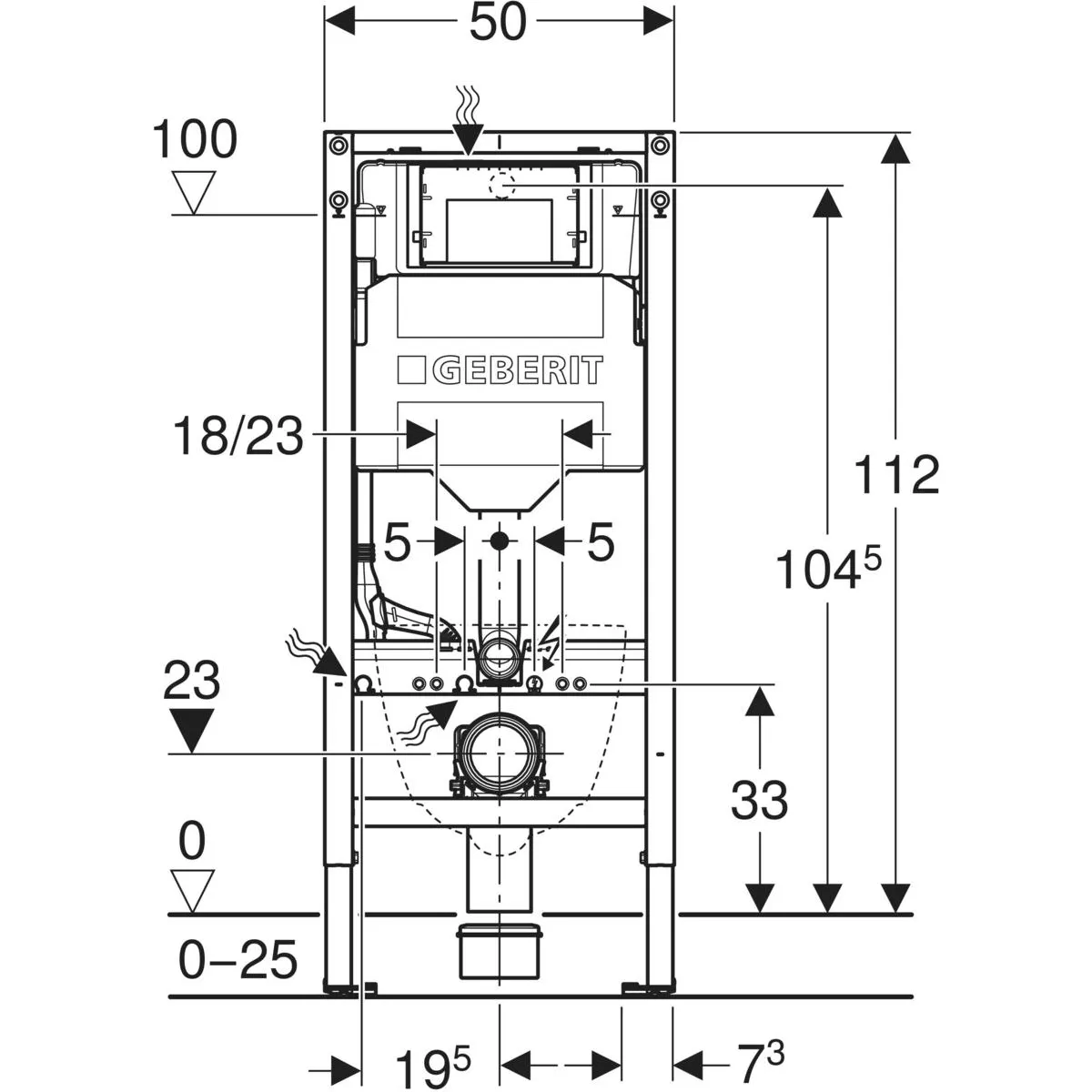

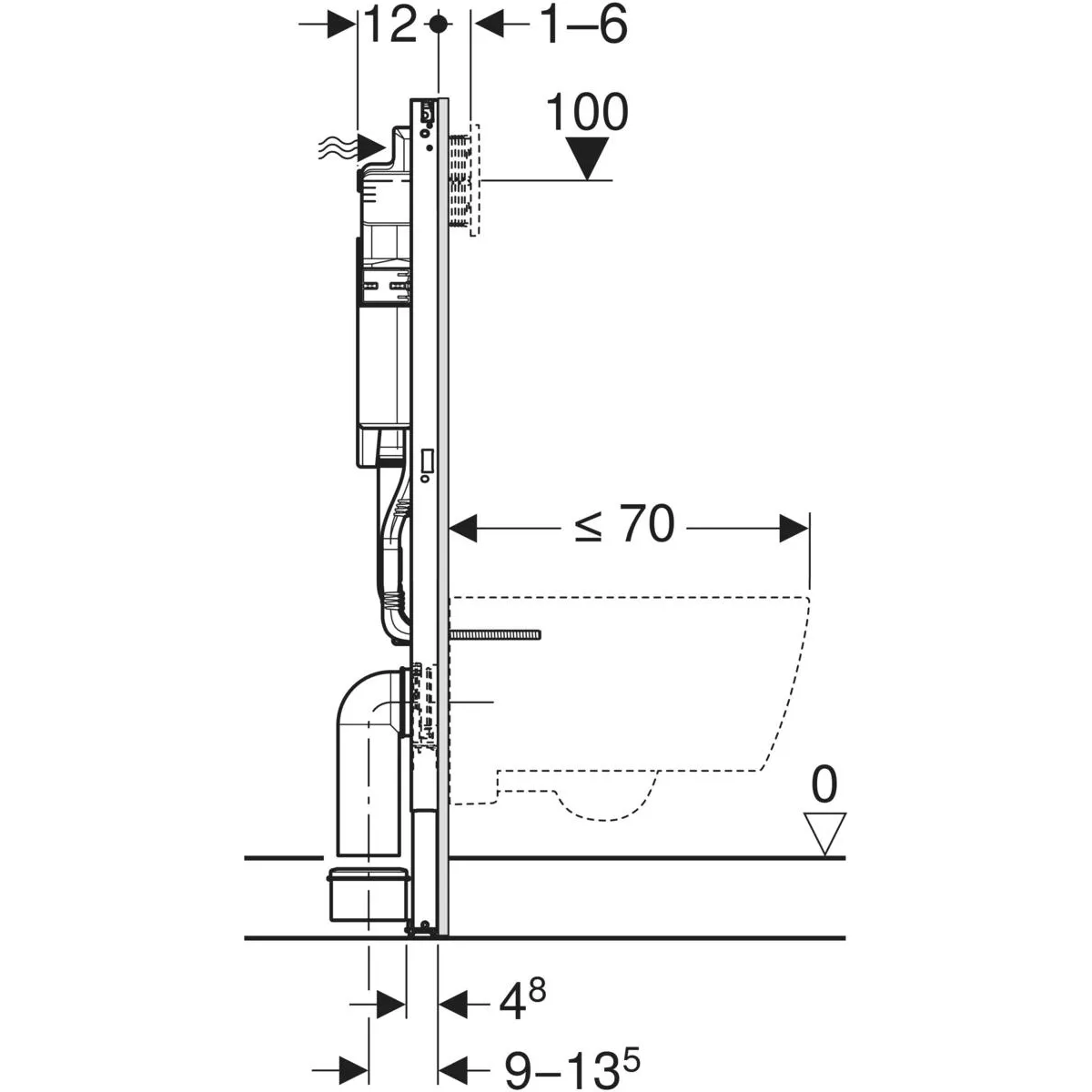

• Cadre pour WC suspendus avec cotes de raccordement selon EN 33 et saillie jusqu'à 70 cm
• Avec tôle d'extraction pour fixation latérale au-dessus de l'élément sur des profilés en métal ou en bois ou sur des montants pour hauteur du local Geberit Duofix
• Position de fixation alternative pour les fixations murales
• Plaques de pied mobiles, adaptées au montage dans les profilés en U UW 50 et UW 75
• Plaques de pied pouvant être montées sans outil dans le rail pour système Geberit Duofix, sans composants supplémentaires
• Pieds supports galvanisés protégés contre la corrosion, antidérapants
• Coude de raccordement pour différentes positions en profondeur, à monter sans outils, plage de réglage 45 mm

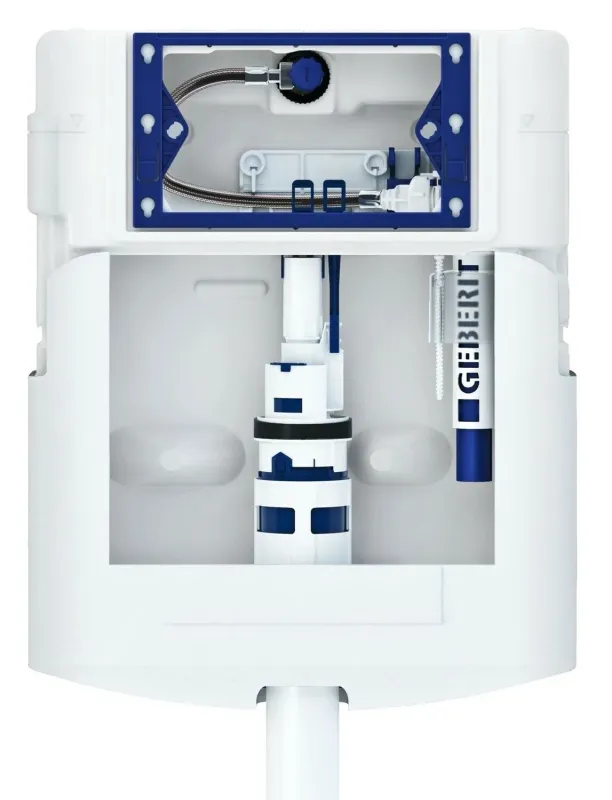

• Réservoir à encastrer Geberit Sigma 12 cm, isolé contre la condensation
• Pour déclenchement frontal, adapté au rinçage simple touche, double touche et interrompable
• Post-rinçage immédiat possible avec réglage d'usine
• Travaux de montage et d'entretien sur les réservoirs à encastrer sans outils
• Alimentation à l'arrière ou par le haut au centre
• Boîtier de réservation ajustable, protège de l'humidité et de la saleté
• Avec fourreau pour conduite d'alimentation pour WC lavants Geberit AquaClean et pour câble de raccordement
• Fixation pour le raccordement électrique et le boîtier Power & Connect

Détails du produit

· Pression dynamique

· 0,1 - 10 bar

· Volume de chasse, réglage d'usine

· 6 et 3 L

· Grand volume de chasse, plage de réglage

· 4 / 4,5 / 6 / 7,5 L

· Petit volume de chasse, plage de réglage

· 2 - 4 L

Avantages du bâti-support Geberit

• Réservoir encastré monocoque sans soudure en PEHD
• La coque qui constitue la base du bâti-support est moulée en une seule pièce par un procédé de soufflage. L'absence de soudure assure sa solidité constante, ce qui constitue un avantage important pour les installations encastrées.
• Pour une fiabilité optimisée, les coques sont soumises une à une à des tests d'étanchéité. Cela permet d'assurer l'absence de tout vice caché dans le corps de la coque. Celle-ci doit en outre pouvoir résister à la pression externe. Elle est donc dotée de plusieurs renforts, placés à l'intérieur, qui préviennent toute déformation de la cuve lors de la pose.
• Châssis robuste en acier
• Éléments fonctionnels faciles d'accès
• Disponibilité des pièces détachées garantie pendant 50 ans
• Installation simple
• Plus de 50 ans d'expérience dans les réservoirs à encastrer

Avantages du robinet flotteur Geberit

Le robinet flotteur est probablement la partie la plus élaborée du réservoir. A l'issue de tests très poussés effectués dans notre laboratoire acoustique, nous avons identifié et examiné précisément les nuisances sonores provoquées par les robinets flotteurs classiques. Au final, l'arrivée d'eau a été spécialement conçue pour minimiser la propagation des bruits dans la canalisation d'alimentation. Le tube de descente rallongé permet en outre un remplissage silencieux au-dessous du niveau de l'eau. De classe acoustique, Geberit Unifill a reçu la marque NF.

Afin de renforcer cette qualité d'insonorisation proche du silence, les systèmes de déclenchement Geberit sont montés sur de petits joints en caoutchouc qui étouffent le bruit produit par les éléments mécaniques lorsqu'une pression est exercée sur la plaque de commande.

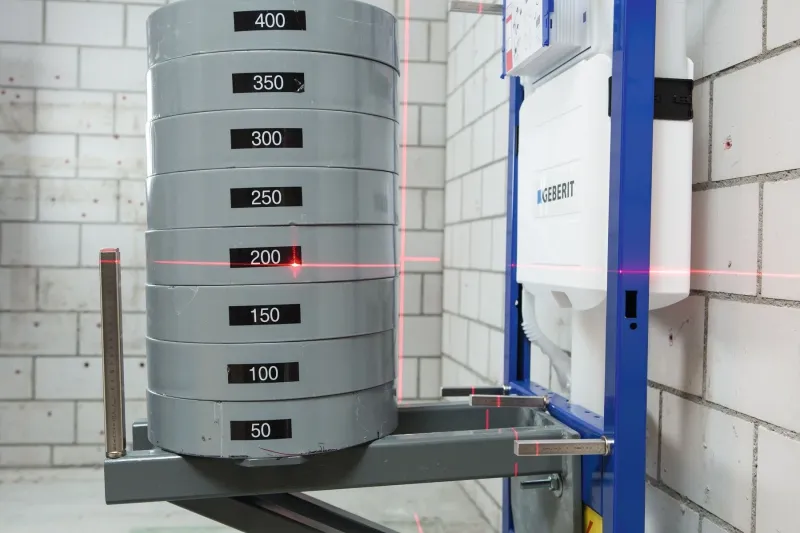

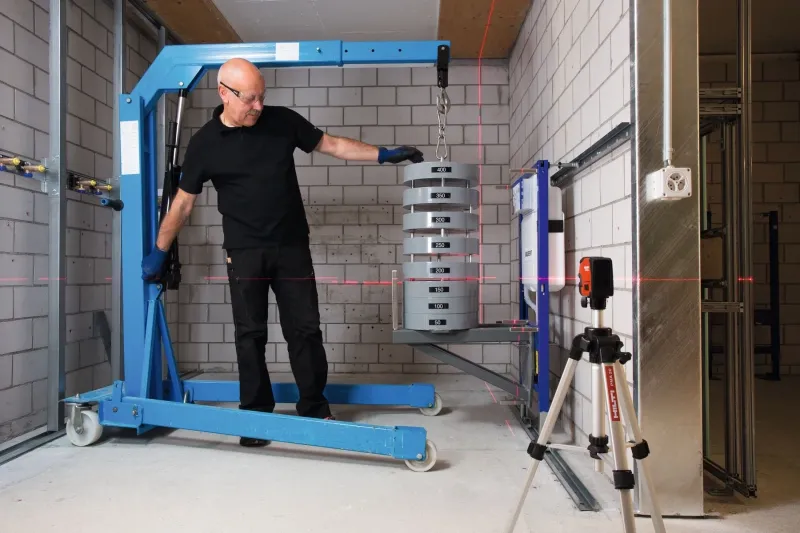

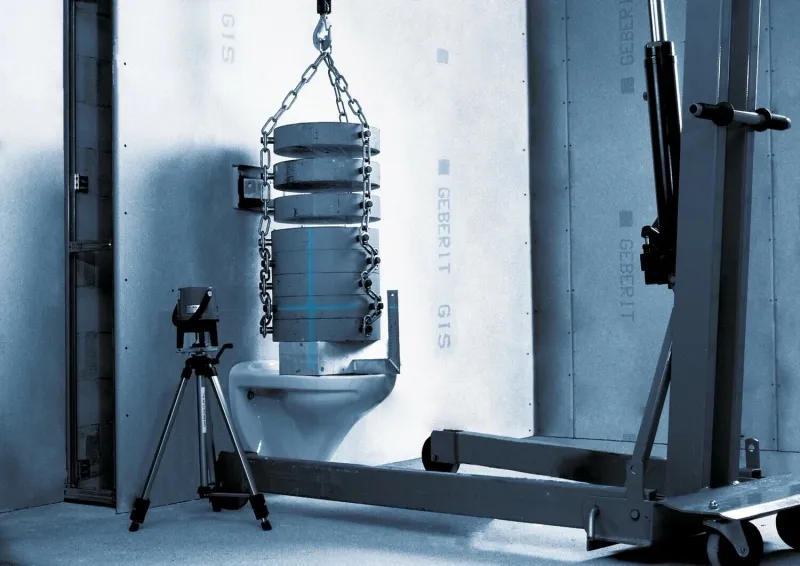

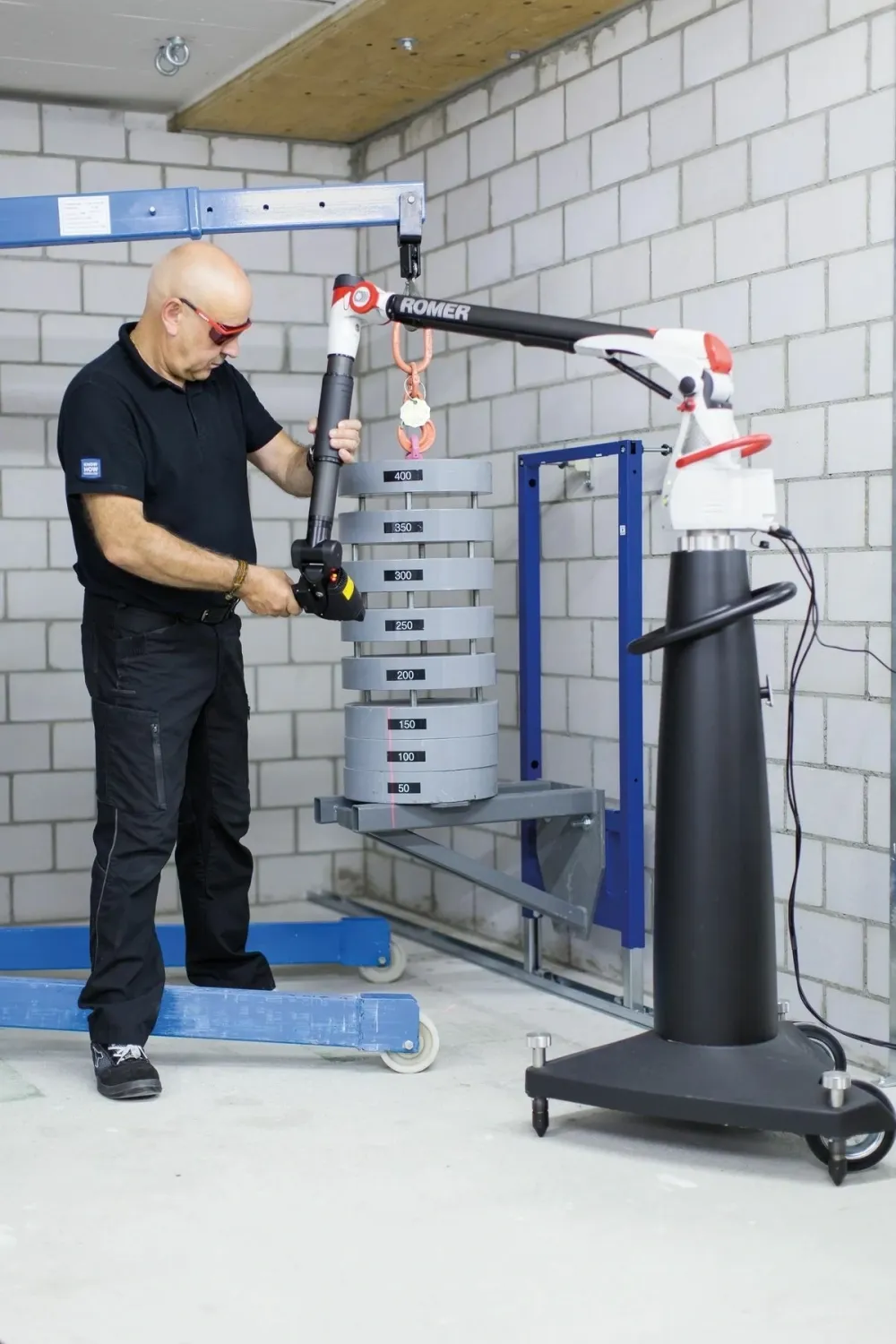

Tests de résistance

Les bâtis-supports pour WC suspendus sont conçus pour reprendre la charge de la cuvette ; respectez les fixations et conditions de pose de la notice.

À commander en supplément

• Jeu de fixations murales Geberit Duofix pour montage individuel et montage système de référence

Consulter les vidéos Geberit disponibles. Pour la pose de cette référence, utilisez sa notice de montage.
