Cuvette suspendue Geberit iCon Square carénée Rimfree avec fixations cachées (sans abattant)

Description et informations

Utilisation

Pour réservoirs à encastrer

Caractéristiques techniques

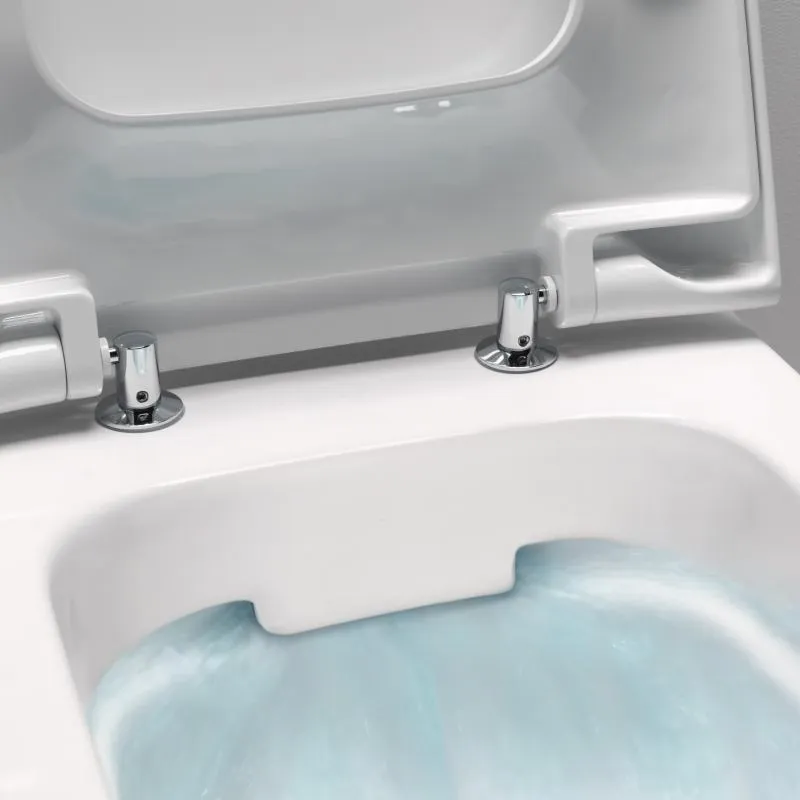

Cuvette de WC carénée avec technique de rinçage Rimfree sans bride et à fond creux

Type 1, volume total 6 / 5 L, selon EN 997

Rincage de la cuvette avec un volume de 4.5 L

• Fixations cachées et simple à installer grâce au système Easy Fast Fixing (type EFF3)

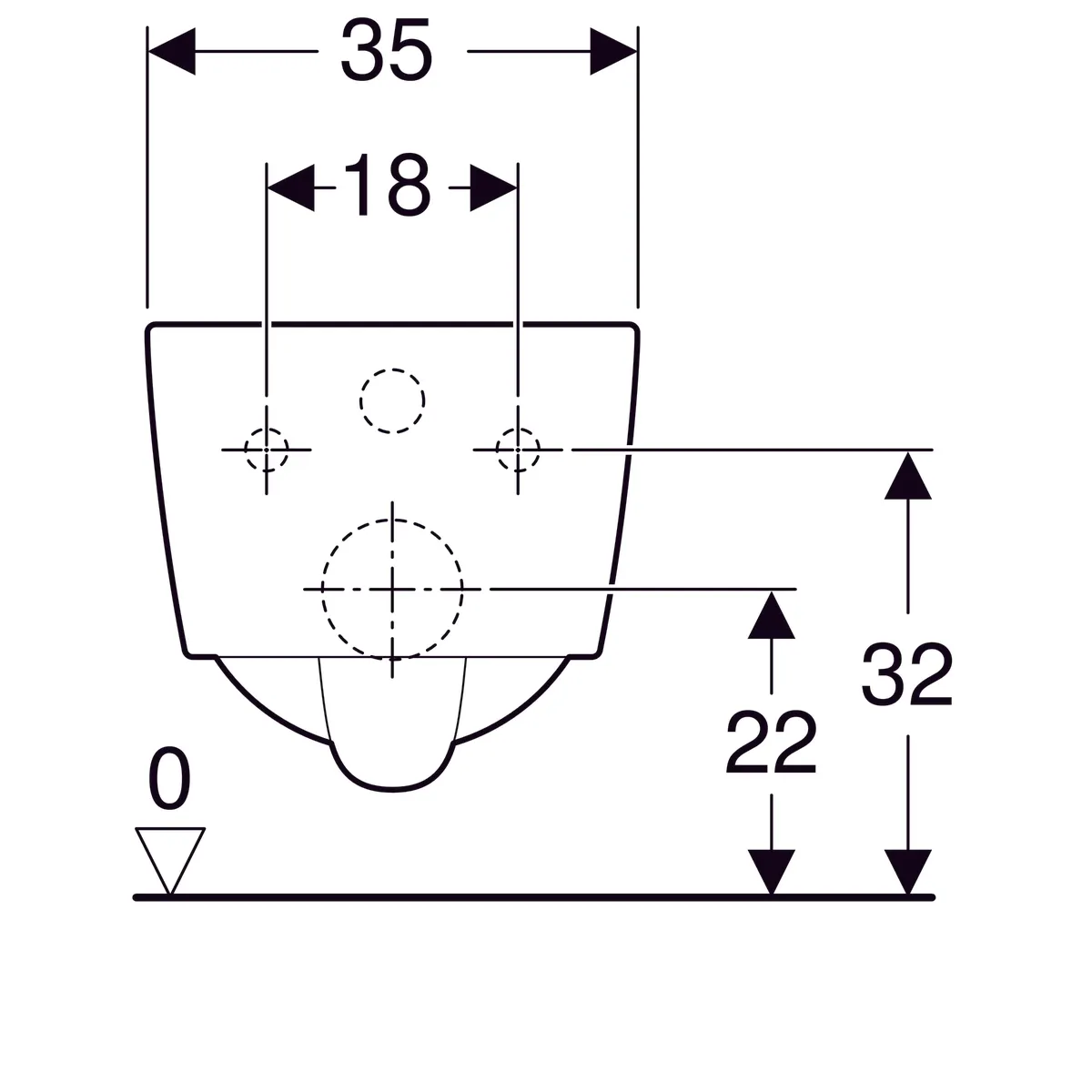

• Entraxe de fixation : 18 cm

Notice de montage de la cuvette

Les étapes clés de montage :

1. Prise de mesure "A"

Mesurer la distance entre le bord de la cuvette et l’axe des fixations murales.

2. Réglage des tiges filetées

Vissez les tiges à la profondeur exacte = A + 2 cm. S’assurer que les tiges sont droites et en bon état.

3. Installation des chevilles et vis

Insérer les chevilles dans le mur, puis visser correctement en ligne droite.

4. Positionnement de la cuvette

Glisser la cuvette sur les tiges filetées. La cuvette doit s’appuyer parfaitement contre le mur (sans jeu)

Vidéo de montage de la cuvette

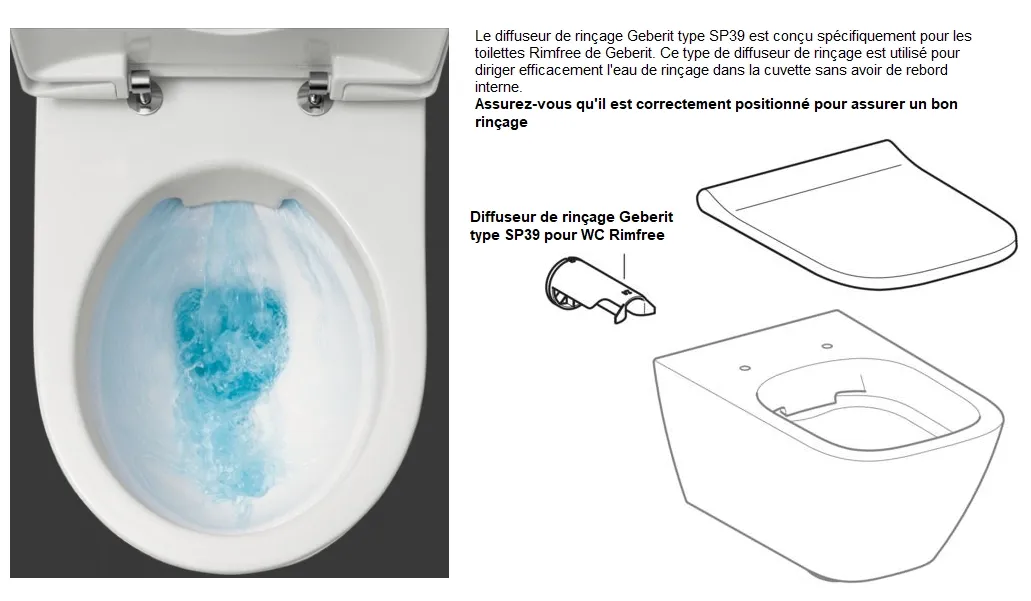

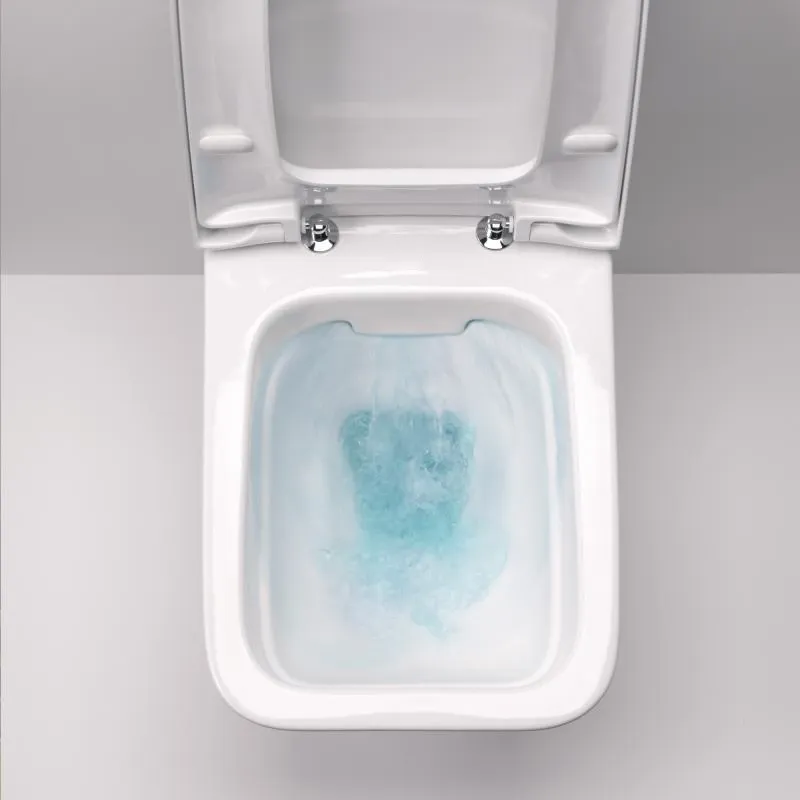

Diffuseur de rinçage pour optimisation du guidage de l'eau

Contenu de la livraison

• Cuvette de WC
• Notice de montage
• Matériel de fixation

À commander en supplément

• Abattant WC
