Bâti-support Geberit Duofix Alpha 12 cm Next 3.0 pour montage dans parois en plâtre

Description et informations

Utilisation

• Pour la construction en cloison sèche
• Pour montage dans parois en applique à hauteur de local ou partielle
• Pour montage sur parois d'installation à hauteur du local
• Pour WC suspendus avec dimensions de raccordement selon EN 33:2011

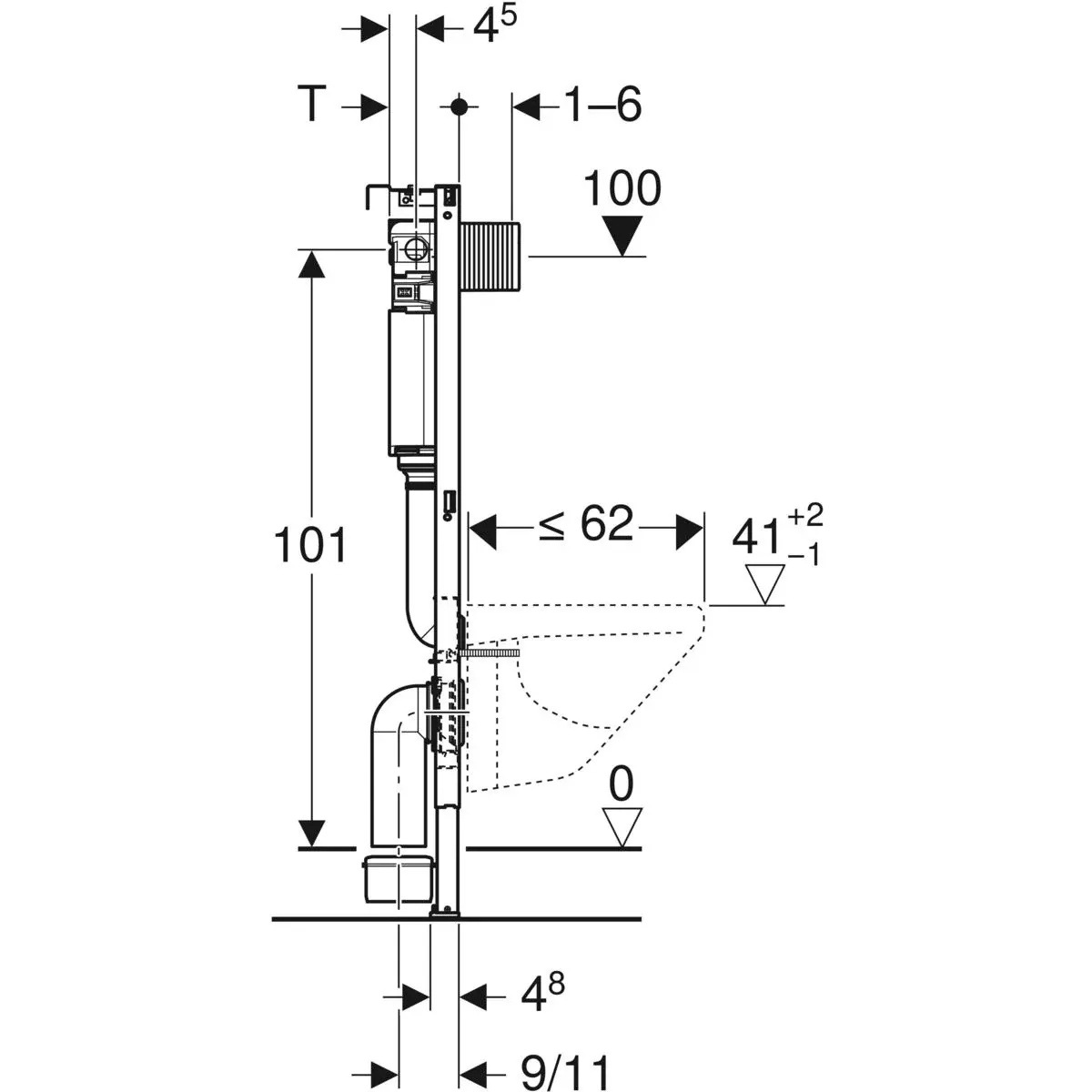

• Pour WC suspendus avec saillie jusqu'à 62 cm
• Pour rinçage double touche
• Pour hauteur de chape de 0 - 20 cm

Caractéristiques techniques

• Cadre autoportant thermo-laqué
• Cadre ouvert en haut
• Cadre préparé pour supports des céramiques de WC avec petite surface d'appui
• Pieds supports galvanisés
• Pieds supports réglables 0 - 20 cm
• Châssis avec trou de perçage ø 9 à fixer dans construction en bois
• Réservoir à encastrer avec déclenchement frontal
• Réservoir à encastrer isolé contre la condensation

Contenue de livraison

• Boîtier de réservation pour trappe de visite pouvant être sectionné
• 2 fixations murales
• Kit de raccordement pour WC, ø 90 mm
• Coude de raccordement en PE-HD, ø 90 mm
• Manchon de transition en PE-HD, ø 90 / 110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• Matériel de fixation

Détails produit

· Pression dynamique

· 0,1 - 10 bars

· Volume de chasse, réglage d'usine

· 6 et 3 L

· Grand volume de chasse, plage de réglage

· 4 / 4,5 / 6 / 7,5 L

· Petit volume de chasse, plage de réglage

· 2 - 4 L

Avantages du bâti-support Geberit

• Réservoir encastré monocoque sans soudure en PEHD
• La coque qui constitue la base du bâti-support est moulée en une seule pièce par un procédé de soufflage. L’absence de soudure assure sa solidité constante, ce qui constitue un avantage important pour les installations encastrées
• Pour une fiabilité optimisée, les coques sont soumises une à une à des tests d’étanchéité. Cela permet d’assurer l’absence de tout vice caché dans le corps de la coque. Celle-ci doit en outre pouvoir résister à la pression externe. Elle est donc dotée de plusieurs renforts, placés à l’intérieur, qui préviennent toute déformation de la cuve lors de la pose
• Châssis robuste en acier
• Éléments fonctionnels faciles d'accès
• Disponibilité des pièces détachées garantie pendant 50 ans
• Installation simple
• Plus de 50 ans d’expérience dans les réservoirs à encastrer

Avantages du robinet flotteur Geberit

Le robinet flotteur est probablement la partie la plus élaborée du réservoir. A l'issue de tests très poussés effectués dans notre laboratoire acoustique, nous avons identifié et examiné précisément les nuisances sonores provoquées par les robinets flotteurs classiques. Au final, l'arrivée d'eau a été spécialement conçue pour minimiser la propagation des bruits dans la canalisation d'alimentation. Le tube de descente rallongé permet en outre un remplissage silencieux au-dessous du niveau de l'eau. De classe acoustique, Geberit Unifill a reçu la marque NF.

Afin de renforcer cette qualité d'insonorisation proche du silence, les systèmes de déclenchement Geberit sont montés sur de petits joints en caoutchouc qui étouffent le bruit produit par les éléments mécaniques lorsqu'une pression est exercée sur la plaque de commande.

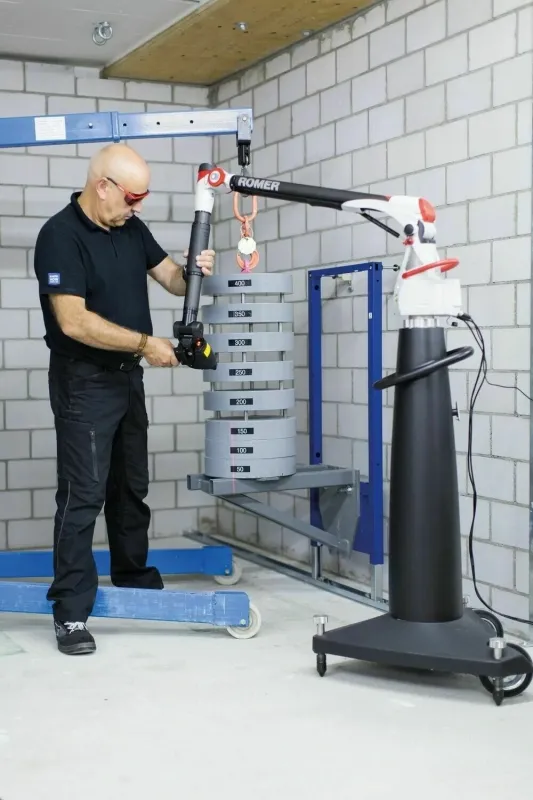

Tests de résistance

Les réservoirs ont été conçus et testés pour supporter des charges de 400 kg.

Contrôle qualité

Afin de garantir un niveau de qualité irréprochable, chaque réservoir encastré Geberit est soumis à un contrôle rigoureux avant expédition. À l'intérieur de l'emballage, vous trouverez un ticket de contrôle attestant du poids exact de la pièce. Ce document certifie que le produit a bien été vérifié en usine, conformément aux standards de qualité Geberit. Vous avez ainsi la garantie d’un produit fiable, conforme et prêt à l’installation.

Ce papier est un ticket de contrôle qualité ou un bon de contrôle. Voici une explication ligne par ligne du contenu :

Haut du ticket :

• Kontrollabschnitt = Bon de contrôle
• Geberit Prod. GmbH = Société Geberit
• VER0007 = Numéro ou code interne (code de vérification de processus)

Données spécifiques au produit :

• Datum : 10.04.2025 à 22:14 → Date et heure du contrôle
• Art-Nr : 458.233.00.3 → Numéro d’article
• Pers. Nr. : 6281;6327→ Numéro d’identification de la personne (ou opérateur) ayant effectué le contrôle

Poids :

• Soll-Gew. : 1,82 kg → Poids théorique attendu
• Ist-Gew. : 1,82 kg → Poids mesuré (réel)
• Le “N” à côté signifie que le poids mesuré est conforme (“Normal”)

Bas du ticket :

• Qualitätsbeleg bei Beanstandung mit Ware zurück. Danke.→ “Veuillez retourner ce bon de qualité avec la marchandise en cas de réclamation. Merci.”

Conclusion :

Ce ticket montre qu’un contrôle qualité a été effectué le 10 avril 2025 à 22h14. Le poids mesuré correspond exactement au poids attendu, ce qui indique que le produit est conforme. Ce ticket doit être conservé en cas de réclamation.

Vidéo d'installation
