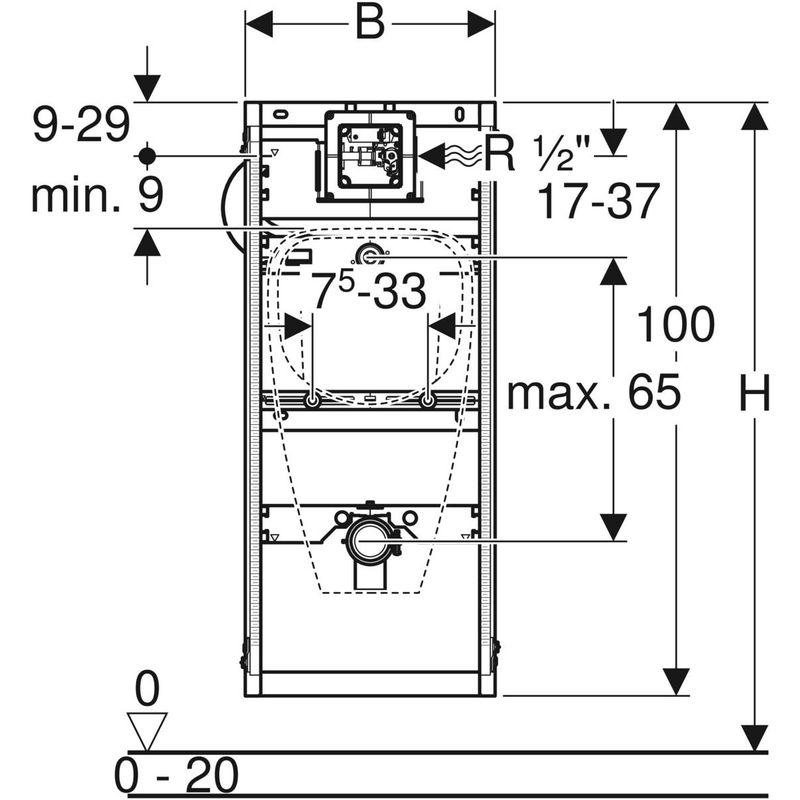

Bâti-support Geberit GIS pour urinoir, 114 cm, universel

Description et informations

Utilisation

• Pour montage dans des systèmes porteurs Geberit GIS pour parois en applique, parois de séparation ou parois autoportantes

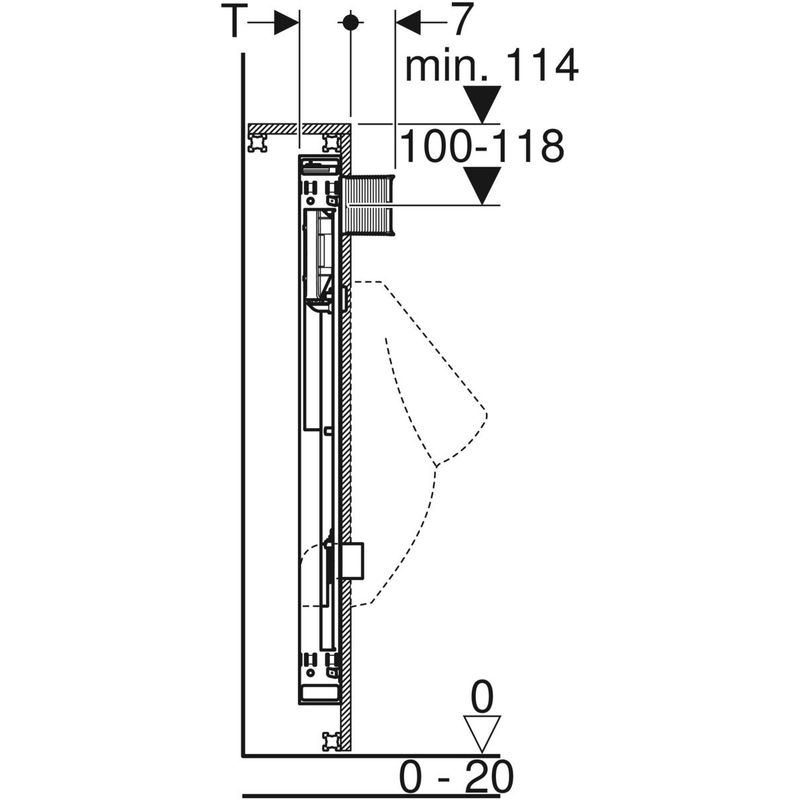

• Pour hauteur de chape de 0–20 cm

Caractéristiques techniques

• Cadre galvanisé
• Cadre avec quatre fixations rapides
• Réglable en continu en hauteur dans la charpente Geberit GIS
• Alimentation compatible avec MasterFix et MeplaFix
• Equerre de raccordement à monter sans outil
• Robinet d'arrêt avec étranglement, prémonté
• Tuyau de chasse à cintrer
• Tuyau de chasse avec guide afin d'éviter l'eau stagnante
• Fixation d'arrivée ø 32 mm réglable en hauteur
• Fixation pour coude d'évacuation réglable en hauteur et avec isolation phonique
• Fixations d'urinoirs M8, réglables en hauteur et en largeur
• Traverses avec repérage central, réglable sans outils
• Peuvent être transformés avec des accessoires pour s'adapter à des urinoirs avec effet d'eau

Détails du produit

· Pression dynamique

· 1 - 8 bars

· Pression d’essai max. eau

· 16 bars

· Pression d’essai max. air / gaz inerte

· 3 bars

· Débit à 1 bar sans limiteur de débit

· 0.3 L / S

· Débit à 1 bar avec limiteur de débit

· 0.24 L / S

Contenu de la livraison

• Equerre de raccordement R 1/2"
• Boîtier de réservation avec couvercle
• Tube de raccordement entre l'entrée ø 32 mm et urinoir, avec joint sur urinoir
• Bouchon de protection
• Coude de raccordement en PE-HD, ø 63 / 50 mm
• Joint ø 57 / 50 mm
• Siphon pour urinoir ø 50 mm, avec joint pour urinoir
• 2 tiges filetées M8
• Matériel de fixation
